FORMULAIRE DE CALCUL POUR LA JAUGE

Présentation de la Jauge Classique

Nom du Yacht :

Année de lancement :

Architecte :

Date du plan (si différente) :

Chantier :

Nom de la série :
(Arpège, Maïca, Tina, Aphrodit, SS34...)

Numéro de voile :

Lieu de navigation :


Les grand voiles bermudiennes à corne sont interdites
Seuls les spis et focs ballons cousus en polyamide sont autorisés.
La couleur noire est interdite pour les tangons, mâts de flèches et autres espars mobiles.

Type de bateau :

gréement :

quille  :

monotype, série de régate, day boat ou bateau ouvert :

safran  :

L'allégeange d'âge (construction et conception) sera calculée automatiquement.

Matériau de la coque :

Matériau du mât :

Matériau de la bôme :

Matériau des mât ou bôme différent du neuvage :

Matériau d'autres espars différent du neuvage :

Equipements :

matériau voiles :

hélice  :

Lattes de GV :

winches  ?
(pour voilier dont le plan originel n'en comprend pas)

Spécifications mesurées en mètres et décimètres, en tonnes pour le déplacement :

longueur au pont  (LOD)  =

m

longueur de flottaison  ( LWL )  =

m

Spécification déclarée Classe 3 (pour info) :

bau maxi  ( Bo )  =

m

Rating RORC 1957 :

m

tirant d'eau (dérive basse pour dériveur) ( TE )  =

m

Spécification déclarée Classe 4 (pour info) :

déplacement * ( D )  =

t

Rating IOR :

pieds

* poids total en charge, à vide d'équipage

Spécifications mesurées des voiles (voir croquis plus bas)

Bermudiens : voiles d'avant   ( la plus grande surface sera retenue entre le génois et l'association foc ou trinquette et yankee)

génois LL =

m

foc ou trinquette LL =

m

yankee LL =

m

génois LP =

m

foc ou trinquette LP =

m

yankee LP =

m

Bermudiens : Grand Voile

Bermudiens : misaine, artimon ou tapecul

P =

m

P =

m

E =

m

E =

m

Auriques : voiles d'avant

trinquette LL =

m

foc LL =

m

clin foc LL =

m

trinquette LP =

m

foc LP =

m

clin foc LP =

m

Auriques : Grand Voile

Auriques : misaine, artimon ou tapecul

Auriques : Flèche de Grand Voile

A =

m

A =

m

F =

m

B =

m

B =

m

G =

m

C =

m

C =

m

H =

m

D =

m

D =

m

E =

m

E =

m

Bermudiens et Auriques : plus grand spinnaker ou foc ballon

SLE =

m

SHW =

m

SLU =

m

SF =

m

Voiles d'étai

SLE =

m

SHW =

m

SLU =

m

SF =

m

Fisherman

A =

m

C =

m

E =

m

B =

m

D =

m

Les informations ci-dessous ne seront pas publiées et resteront confidentielles.
Nous en avons besoin pour des précisions complémentaires éventuelles afin de valider la Jauge.

EMAIL (pour le suivi du certificat) :

Nom contact :

Téléphone :

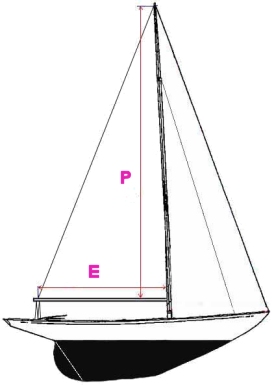

Illustrations relatives aux prises de dimensions des voiles
Les mesures des voiles décrites dans les schémas suivants ont été conçues pour pouvoir être relevées par chaque équipage sur les voiles elles-mêmes (autres dimensions). Il convient de noter qu'en l'absence de marque de jauge, P et E sont les dimensions maximales possibles compte tenu du gréement et de l'accastillage.

Pour les grand voiles (mais aussi les voiles d’artimon ou misaines) des yachts bermudiens, le creux est forfaitisé à 15%.
Pas de creux comptabilisés pour les autres voiles.
Les voiles volantes gréées entre deux mats (voiles d'étai, fishermen…) ne sont pas comptabilisées parmi la surface des voiles d'avant. Elles ont un impact sur la surface des voiles au portant.
Une voile d'avant est une voile dont la largeur à mi-hauteur est inférieure à 50% de sa base.

Voiles d'avant

Spinnakers

Voiles d'étai

Fisherman

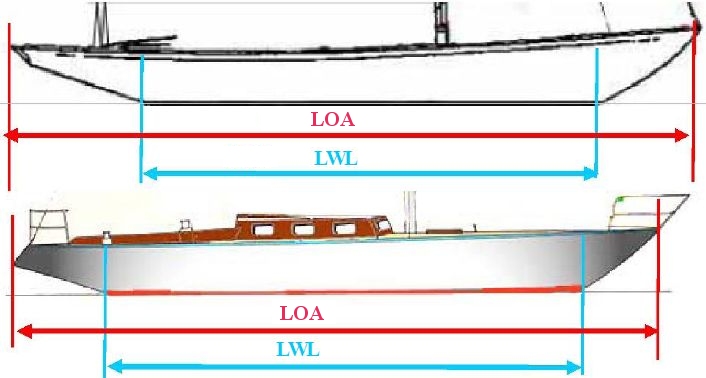

Illustrations relatives aux prises de dimensions des longueurs de coque et des types d'appendices :

- LOD longueur au pont en mètres : est la longueur maximale de la coque, hors balcons, prise entre perpendiculaires
- LWL longueur à la flottaison en mètres

En fonction des types de tableaux - droits, à voûte ou inversés- les prises de mesures sont illustrées sur les schémas suivants :





Exemple de quille longue : une quille est dite longue si, comme dans l’exemple suivant, le rapport K/LWL
est supérieur à 60%. Le demandeur doit apporter la preuve –photo ou plan- qui étaye sa demande

Exemple de safran séparé de la quille (ici, une quille classique, à retour de galbord) :
